Inclinação (graus)	Distância "D" máx. (mm) *
10°	467
15°	458
20°	445
25°	430
30°	410
35°	388
40°	363
45°	335

*Distância "D" máxima adotando o recobrimento de 200 mm e distância de furação na cumeeira de 50 mm.(ref. tabela)

Aplicação:
Usada no encontro de 2 águas, adaptando-se perfeitamente à inclinação do telhado.

Montagem:
Uso recomendado em inclinações a partir de 10° (l8%), até o máximo de 45° (100%), com o recobrimento lateral de 1/4 de onda.

Atenção: Quando for necessário recobrimento lateral de 1 1/4 de onda, usar a cumeeira de recobrimento de 1 1/4 (superior ou inferior)articulada normal. Colocar as terças de modo a não exceder a distância "D".

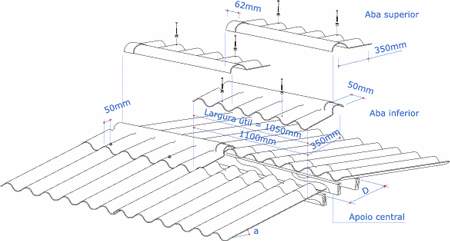

Dimensões básicas:
Largura total 1100 mm
Largura útil 1050 mm
Aba 350 mm
Peso Nominal Aba Inferior 5,5 Kg
Peso Nominal Aba Superior 5,6 Kg

Fixação:
Fixar em conjunto com as telhas usando parafusos com rosca soberba Ø 8 x 110 mm ou ganchos com rosca.

Observação: O apoio central pode ser eliminado caso a sobreposição longitudinal seja superior a 200 mm.
