| Telha
Tégula Tradição Performance |
|  Sobre a telha com acabamento clássico é aplicada
uma camada de verniz acrílico
(1), de alta durabilidade, especialmente formulado para
a Tégula, que impede por completo o aparecimento de
eflorescência na superfície da telha.
|
 |
Cinza Pérola
|
Cinza
Grafite
|
Bege Colonial
|
| |
|
|
Bege Damasco
|
Vermelho
|
Marrom Imbuia
|
| |
|
|
Marfim Claro
|
Marfim Palha
|
Marfim Rosa
|
Características |
Aplicações |
| Comprimento útil: 32 cm |
Utilizadas
em coberturas com inclinação mínima de 30%, para panos
de até 7 m ou panos maiores para inclinação superior
à 30º. |
| Largura útil: 29,8 cm |
| Peso nominal: 4,8 kg |
| Peso por m2:
50,3 kg |
| Consumo: 10,5 un/m2 |
CÁLCULO
PARA COBERTURA |
| |
| Método
Simples e Prático |
- A
multiplicação da área plana (incluindo o beiral)
de uma cobertura pelo fator de inclinação
da Tabela 1 determina a área inclinada a ser
coberta.
- Multiplicando
a área inclinada por 10,4 telhas por m2,
encontra-se a quantidade de telhas necessárias.
Obs.:
Por ser um método aproximado e prático, deve-se
utilizar um acréscimo de 5% na quantidade calculada
para maior segurança.
|
|
|
| |

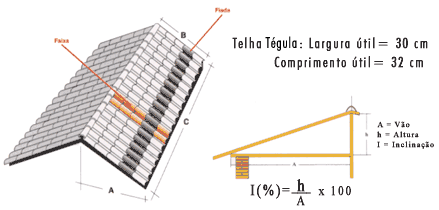

| Método
Exato |
| |
| Para
se obter o número de telhas para um pano
de cobertura, é necessário saber: |
"A"
- Comprimento horizontal do Pano
"I" - Inclinação a ser usada
"B" - Comprimento inclinado do Pano ou "Faixa"
"C" - Largura do Pano ou "Fiada" Obs.:
Nas medidas "A" e "C" devem ser incluídos os
beirais (se existirem). |
|
| |
Tabela
1
Inclinações mais usadas |
|
% |
Graus |
Fator |
| 30 |
16º42' |
1,044 |
| 31 |
17º13' |
1,047 |
| 32 |
17º44' |
1,050 |
| 33 |
18º15' |
1,053 |
| 34 |
18º46' |
1,056 |
| 35 |
19º17' |
1,059 |
| 36 |
19º48' |
1,063 |
| 37 |
20º18' |
1,066 |
| 38 |
20º48' |
1,070 |
| 39 |
21º18' |
1,073 |
| 40 |
21º48' |
1,077 |
| 41 |
22º17' |
1,081 |
| 42 |
22º47' |
1,085 |
| 43 |
23º16' |
1,089 |
| 44 |
23º45' |
1,093 |
| 45 |
24º13' |
1,097 |
| 46 |
24º42' |
1,101 |
| 47 |
25º10' |
1,105 |
| 48 |
25º38' |
1,109 |
| 49 |
26º06' |
1,114 |
| 50 |
26º34' |
1,118 |
|
|
% |
Graus |
Fator |
| 51 |
27º01' |
1,123 |
| 52 |
27º28' |
1,127 |
| 53 |
27º55' |
1,132 |
| 54 |
28º22' |
1,136 |
| 55 |
28º48' |
1,141 |
| 56 |
29º15' |
1,146 |
| 57 |
29º41' |
1,151 |
| 58 |
30º06' |
1,156 |
| 59 |
30º32' |
1,161 |
| 60 |
30º57' |
1,166 |
| 70 |
34º59' |
1,221 |
| 80 |
38º39' |
1,281 |
| 90 |
42º59' |
1,345 |
| 96 |
43º50' |
1,383 |
| 100 |
45º00' |
1,414 |
| 110 |
47º43' |
1,486 |
| 120 |
50º11' |
1,562 |
| 130 |
52º26' |
1,640 |
| 140 |
54º27' |
1,720 |
| 150 |
56º18' |
1,803 |
| 160 |
57º59' |
1,887 |
|
| |
| Cálculo
da Faixa |
| Toma-se
a medida "A", multiplica-se pelo fator de inclinação (tabela
1), obtendo-se assim a medida "B", divide-se pelo comprimento
útil da telha Tégula (32 cm). |
| |
| Cálculo
da Fiada |
| Toma-se
a medida "C", divide-se pela largura útil da telha Tégula
(30 cm). Na utilização de telhas terminais, use a tabela
2 para obter o número exato de telhas |
| |
| Faixa
x Fiada = Quantidade de telhas do pano de cobertura. |
| |
| Cálculo
da Cumeeira e Espigão |
| 3
peças por metro linear. |
|
|
|
|
