Telha Ondulada - Instruções para montagem

Recomendações preliminares:
a. As faces das terças em contato com as telhas devem situar-se em um mesmo plano.
b. Não apoiar as telhas em arestas (quinas) ou faces arredondadas.


Não assentar em aresta viva.


c. A montagem é iniciada sempre do beiral para a cumeeira.
d. Águas opostas do telhado devem ser cobertas simultaneamente. Usar a cumeeira como gabarito para manter o alinhamento das ondas.
e. Não pisar diretamente sobre as telhas: usar tábuas apoiadas em três terças. Em telhados muito inclinados amarrar as tábuas para evitar deslizamento.

f. As terças devem ser paralelas entre si. Caso a construção esteja fora do esquadro, colocar a primeira telha perpendicularmente às terças acertando o beiral lateral com o corte diagonal das telhas da primeira faixa. As demais telhas são montadas normalmente.
g. Recobrimento entre telhas: ver Normas para Projeto.

Sentido da montagem

A montagem deve ser feita, sempre que possível, no sentido contrário dos ventos predominantes na região. Antes de iniciar a montagem é necessário verificar se as peças complementares correspondem ao mesmo sentido de montagem a ser adotado.


Aresta, cumeeira shed, rufo e telha de ventilação são peças fabricadas em dois modelos, para montagem esquerda e montagem direita. Ao encomendar mais peças, é necessário verificar o sentido de montagem do telhado onde serão aplicadas.

Esquema de Montagem:
Para o correto procedimento de montagem seguir esquema abaixo.


Cortes de cantos:

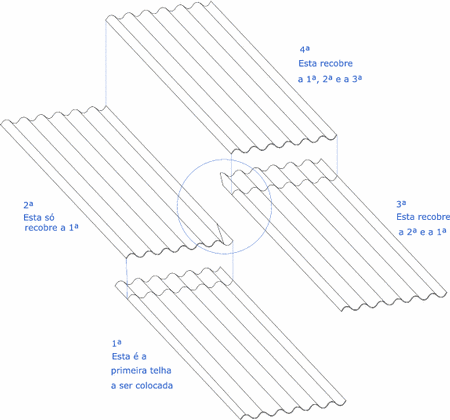

No recobrimento de quatro cantos de telhas, os dois intermediários devem ser cortados, como mostra a figura abaixo.


Medidas:
Observar que os cantos a serem cortados dependem do sentido de montagem das telhas


O emprego de um gabarito facilita a marcação dos cortes de cantos. Estes devem ser feitos de preferência no chão, antes de levar as telhas para o telhado, usando-se serrote. Admite-se o emprego de torquês, de modo a evitar a quebra além da linha de corte


Fixação
Regras básicas:
As telhas são fixadas com parafusos com rosca soberba, ganchos e pinos com rosca e ganchos chatos.
Para a quantidade e posição das fixações e para fixação de peças complementares ver tópico.

Perfuração das telhas e peças complementares:
O furo deve ser feito sempre a no mínimo 5 cm da borda da telha ou da peça complementar, com broca de Ø 13 mm (l/2"). O furo no apoio de madeira deve ter Ø 7,5 mm (19/64")


Obs.: No caso do parafuso para madeira Ø 5 mm (3/16") o furo na telha deve ser idêntico
